Очистители воздуха для "чистых комнат"

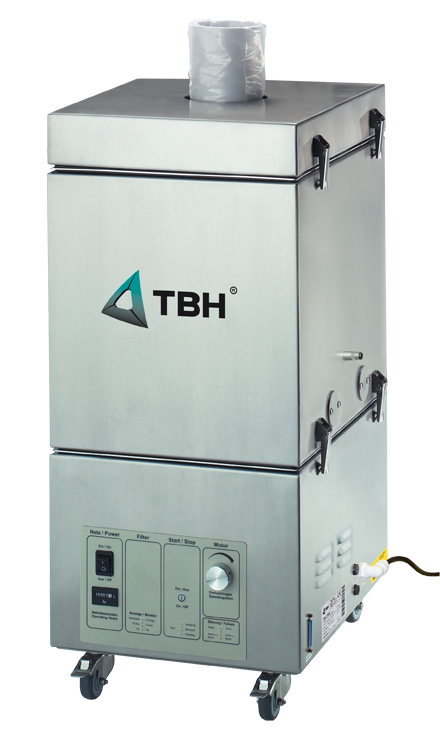

CR-LN 230, CR-GL 230

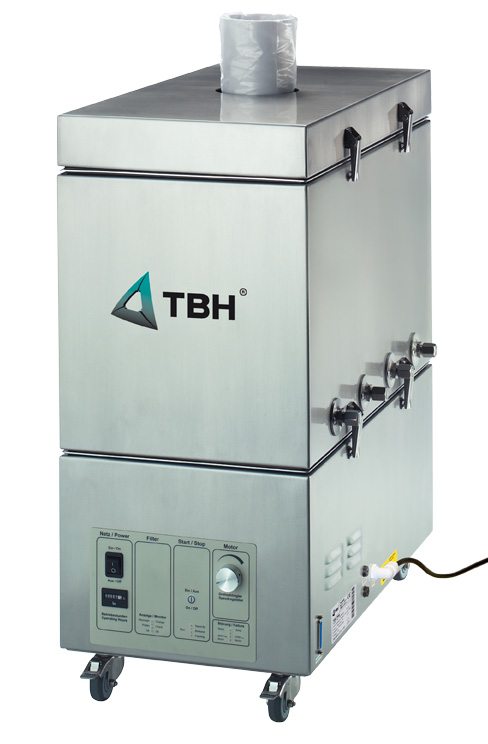

CR-LN 265, CR-GL 265
Новая серия очистителей воздуха TBH-CR является идеальным дополнением для технологий "чистых комнат". Разнообразие фильтрующих систем серии CR, может решать широкий спектр задач в чистых помещениях. Благодаря своим компактным размерам и мобильности эти очистители легко интегрируются в мобильные или стационарные чистые комнаты. Они обеспечивают оптимальную функциональность в высокочувствительных производственных процессах.
Загрязненный воздух транспортируется через воздуховод, гибкий шланг или дымоприемник в фильтрующий блок, где частицы фильтруются согласно класса установленного фильрующего элемента. Очищенный воздух подается обратно в помещение либо отводится наружу через вытяжной воздуховод.
Серия очистителей воздуха CR испытана согласно DIN EN ISO 14644-1 в Штутгарте, Германия и соответствует стандарту DIN EN ISO 14644-1 для чистых помещений и чистых зон. Предписано использование для классов чистоты ISO class 3, class 5, class 7, class 9.
Спецификация
|
ед. изм.
|
CR-LN 230
|
CR-GL 230
|
CR-LN 265
|
CR-GL 265
|
макс. производительность
|
м. куб./ час
|
max. 320
|
max. 390
|
max. 640
|
max. 560
|
эффективная производительность
|
м. куб./ час
|
100-28-
|
160-330
|
100-640
|
180-480
|
макс. статическое давление
|
Pa
|
21000
|
4000
|
15000
|
4000
|
напряжение
|
V
|
230/120
|
230/120
|
230/120
|
230/120
|
частота
|
Hz
|
50/60
|
50/60
|
50/60
|
50/60
|
мощность
|
Kw
|
1,1
|
0,24
|
1,8
|
0,24
|
класс защиты
|
-
|
1
|
1
|
1
|
1
|
мотор
|
-
|
бесщеточный
|
|||
уровень шума
|
db
|
62
|
51
|
65
|
53
|
интерфейс
|
D-sub
|
25-pin
|
25-pin
|
25-pin
|
25-pin
|
вес
|
кг
|
40
|
45
|
70
|
70
|
размеры (высота)
|
мм
|
780
|
780
|
780
|
780
|
размеры (ширина х глубина)
|
мм
|
350x350
|
350x440
|
350x655
|
350x655
|
DN100 входной диаметр
|
кол-во
|
1
|
1
|
1
|
1
|
корпус
|
нерж. сталь
|
нерж. сталь
|
нерж. сталь
|
нерж. сталь
|
|
класс защиты
|
IP
|
54
|
54
|
54
|
54
|
Система / ISO class
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
фильтр
|
CR-LN 230
|
+
|
+
|
+
|
V2A/MDF Z, V2A A
|
||||||
CR-GL 230
|
+
|
+
|
+
|
+
|
+
|
V2A/MDF Z, V2A A
|
||||
CR-GL 230 c Police фильтром
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
V2A Z, V2A A
|
||
CR-LN 265
|
+
|
V2A/MDF Z, V2A A
|
||||||||
CR-GL 265
|
+
|
+
|
+
|
V2A/MDF Z, V2A A
|
||||||
CR-GL 265 с Police фильтром
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
V2A Z, V2A A
|
V2A фильтры в корпусе из нержавеющей стали. MDF фильтры из МДФ (можно сжигать)
V2A Z (корпус из нержавеющей стали)
|
||
система
|
фильтр
|
артикул
|
CR-LN/GL 230
|
Z-line префильтр (F5) 1.2 кв.м.
|
14001
|
HEPA фильтр (H14) 2.5 кв.м.
|
||
защитный полиэтиленовый рукав
|
15662
|
|
CR-LN/GL 265
|
Z-line префильтр (F5) 2.4 кв.м.
|
13798
|
HEPA фильтр (H14) 5 кв.м.
|
||
защитный полиэтиленовый рукав
|
15662
|
|
Система поставляется в собранном виде. Проведена проверка герметичности силиконового уплотнения. Основной фильтр выбирается исходя из требуемого класса очистки. Фильтр имеет фланец для подсоединения воздуховода.
MDF Z (корпус из МДФ можно сжигать)
|
||
система
|
фильтр
|
артикул
|
CR-LN/GL 230
|
Z-line префильтр (F5) 1.2 кв.м.
|
13753
|
HEPA фильтр (H14) 2.5 кв.м.
|
||
защитный полиэтиленовый рукав
|
15662
|
|
CR-LN/GL 265
|
Z-line префильтр (F5) 2.4 кв.м.
|
13531
|
HEPA фильтр (H14) 5 кв.м.
|
||
защитный полиэтиленовый рукав
|
15662
|
|
V2A A (корпус из нержавеющей стали)
|
||
система
|
фильтр
|
артикул
|
CR-LN/GL 230
|
Активированный уголь/ВАС фильтр 16 л.
|
14002
|
HEPA фильтр (H14) 2.5 кв.м.
|
||
защитный полиэтиленовый рукав
|
15662
|
|
CR-LN/GL 265
|
Активированный уголь/ВАС фильтр 32 л.
|
13861
|
HEPA фильтр (H14) 5 кв.м.
|
||
защитный полиэтиленовый рукав
|
15662
|
|
MDF Z A* (корпус из МДФ можно сжигать)
|
||
система
|
фильтр
|
артикул
|
CR-LN/GL 230
|
Z-line префильтр (F5) 1.2 кв.м.
|
15400
|
HEPA фильтр (H14) 2.5 кв.м.
|
||
Активированный уголь/ВАС фильтр 6 л.
|
||
защитный полиэтиленовый рукав
|
15662
|
|
CR-LN/GL 265
|
Z-line префильтр (F5) 2.4 кв.м.
|
15398
|
HEPA фильтр (H14) 5 кв.м.
|
||
Активированный уголь/ВАС фильтр 12 л.
|
||
защитный полиэтиленовый рукав
|
15662
|
|
* используется только совместно с Police фильтром
Опции для серии CR

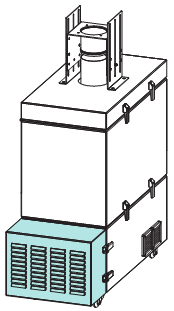

Police фильтр. Устанавливается на выходе из системы. Обеспечивает удаление частиц выделяемых корпусом фильтра, турбиной.

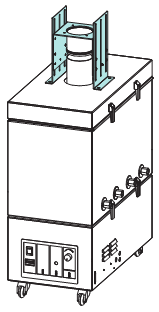

Основной кронштейн. Используется при подводе гибких шлангов и трубопроводов.

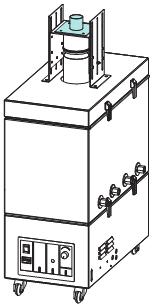

Адаптер для подсоединения гибких шлангов диаметром 38, 50, 80 мм.

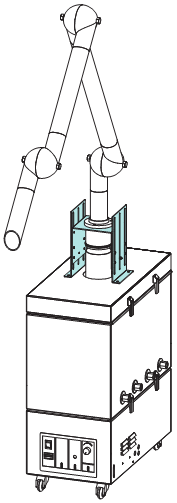

Адаптер для использования дымоприемников Alsident диаметром 50, 75, 100мм.

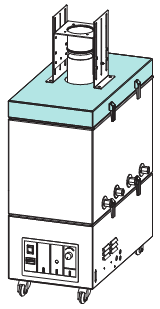

Верхняя крышка необходима при использовании основного кронштейна.

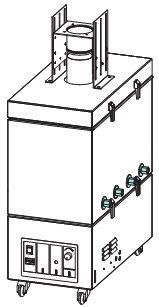

Датчики для проверки системы после замены фильтра.
Вершина производства - совершенное оборудование.
