Вытяжки для лазерного станка серии TFS
2014 БЕРГ Технологии
Серия вытяжек для лазера TFS является результатом интенсивных усилий по разработке оптимальной конструкции для использования при лазерной гравировке, маркировке, резке и других приложений со средним и большим содержанием пыли. При разработке особое внимание уделялось сроку службы фильтрующих элементов. Огромная поверхность фильтров и специальная конструкция позволили существенно увеличить срок замены фильтра. Специальная конструкция фильтра позволяет осесть на дне фильтра тяжелым частицам без закупоривания поверхности фильтра. Для того, чтобы соответствовать постоянно растущим требованиям безопасности наших клиентов, особенно в области лазерной сварки, TFS серия оснащена сажевым фильтром H14 (99,995% в соответствии с DIN ЕN 1822). Этот фильтр облегчает разделение ультра-мелких частиц и позволяет рециркуляции очищенного воздуха двигаться дальше по рабочей зоне. На этапе фильтрации воздуха в фильтре из активированного угля/ВАС гранул, газообразные вещества отделяются от ранее очищенного от частиц воздуха. Для увеличения срока службы, полный воздушный поток внутри фильтра был модифицирован, уменьшение скорости потока оптимизирует время контакта воздуха с угольным/ВАС фильтром. В результате, срок службы фильтра значительно увеличивается и возрастает качество очистки.
TFS 1000 разработан специально для 30-150W СО2 лазеров и 10-50Вт твердотельных лазеров с рабочей поверхностью до 1500 х 1000 мм, а также для других применений с высоким спросом объема воздуха (например при извлечении воздуха от нескольких меньших лазеров). TFS 500 оснащен мощной турбиной, которая позволяет эффективно извлекать даже с небольшими поперечными сечениями шлангов.

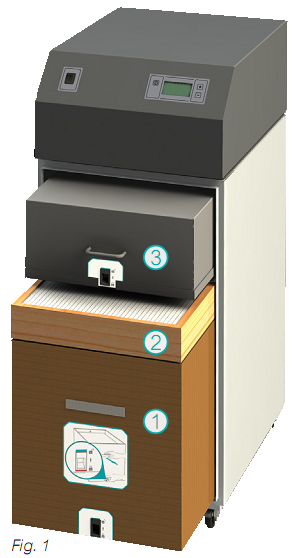

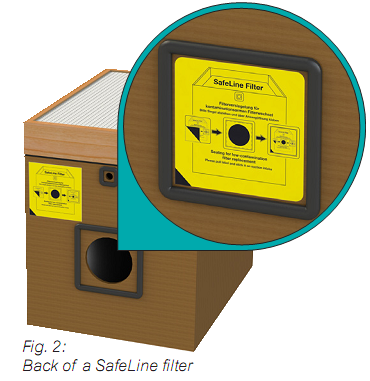

Замена фильтров осуществляется через переднюю дверь (рис 1). Каждый фильтр может быть заменен отдельно, если требуется. Это занимает мало времени и не требует никаких инструментов. Каждый фильтр выполнен в закрытом корпусе, отверстие которого может быть легко закрыто, тем самым защищая оператора от нежелательного контакта с отфильтрованными частицами (рис 2).
- индикатор режимов
- индикатор ошибок
- переключатель вкл/выкл
- включение режима первичного покрытия
- интерфейс
- кнопка переключения режимов
- FP 200 с автоматической очисткой
- FP 200 с автоматической очисткой взрывозащиненное исполнение
- FPV 100 система предварительной фильтрации с механической очисткой
- FPV 202 система предварительной фильтрации с автоматической очисткой
- DT100/1500 вытяжной шкаф
- GL стол-дымоуловитель для лазера
- OEN серия удаление масляного тумана и мет. стружки
- CR серия для чистых комнат
- TFS серия для лазерных станков
- FP/FPV блок управления очисткой
- аксессуары
- информация по дымоуловителям
- применение дымоуловителей
- BF серия базовая
- GL серия энергосберегающая
- LN 200 серия компактный дизайн
- LN 600 серия для длительного срока службы
- Dental серия для стоматологий
- медицинские дымоуловители
- FP 150 удаление большого количества пыли
- FP 150 ATEX взрывозащищенное, удаление большого количества пыли
Вытяжка для лазера TFS 500 / TFS 1000
Вытяжки для лазерного станка серии TFS
|
|||||
Спецификация
|
ед. изм.
|
TFS 500
|
TFS 500 PLUS
|
TFS 1000
|
TFS 1000 PLUS
|
макс. производительность
|
м. куб./ час
|
max. 700
|
max. 700
|
max. 1000
|
max. 1000
|
эффективная производительность
|
м. куб./ час
|
50-550
|
50-550
|
200-850
|
200-850
|
макс. статическое давление
|
Pa
|
15000
|
15000
|
3700
|
3700
|
напряжение
|
V
|
230/120
|
230/120
|
230/120
|
230/120
|
частота
|
Hz
|
50/60
|
50/60
|
50/60
|
50/60
|
мощность
|
Kw
|
1,8
|
1,8
|
1,4
|
1,4
|
класс защиты
|
-
|
1
|
1
|
1
|
1
|
мотор
|
-
|
бесщеточный
|
|||
уровень шума
|
db
|
30%-100%: 44-65
|
30%-100%: 44-65
|
30%-100%: 44-68
|
30%-100%: 44-68
|
интерфейс
|
D-sub
|
25-pin
|
25-pin
|
25-pin
|
25-pin
|
вес
|
кг
|
120
|
150
|
120
|
150
|
размеры (высота)
|
мм
|
1300
|
1300
|
1300
|
1300
|
размеры (ширина х глубина)
|
мм
|
540x730
|
540x730
|
540x730
|
540x730
|
DN125 входной диаметр
|
кол-во
|
1
|
1
|
1
|
1
|
DN160 выходной диаметр
|
кол-во
|
1
|
1
|
1
|
1
|
цвет крышки
|
RAL
|
7037
|
7037
|
7037
|
7037
|
цвет блока
|
RAL
|
7035
|
7035
|
7035
|
7035
|
А. кнопка работа/ожидание
В. кнопки регулирования производительности
- индикатор насыщения фильтра
- индикатор состояния системы
- индикатор рабочих часов
- индикатор температуры и неисправности турбины
- индикатор состояния префильтра
- индикатор состояния основного фильтра

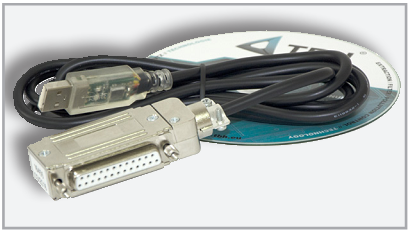

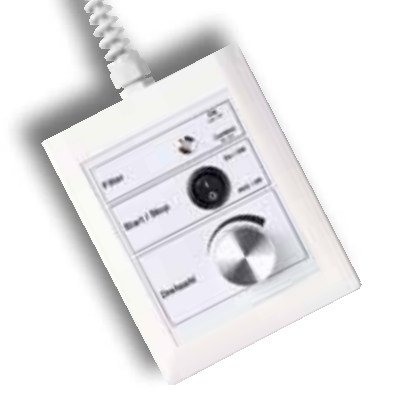

Каждая вытяжка оснащена 25 штыревым интерфейсом D-sub. Который позволяет управлять и контролировать производительность, включение/выключение при подключении педали управления или пульта дистанционного управления. Специальное программное обеспечение позволяет управлять и контролировать систему с помощью компьютера.
Вершина производства - совершенное оборудование.

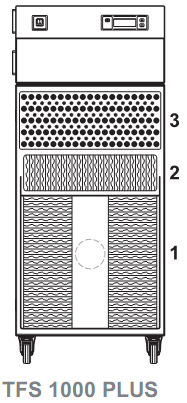

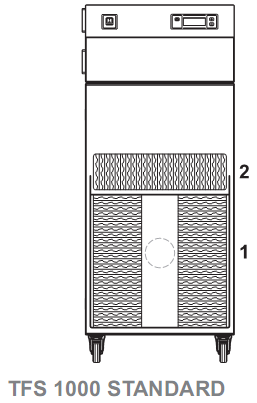

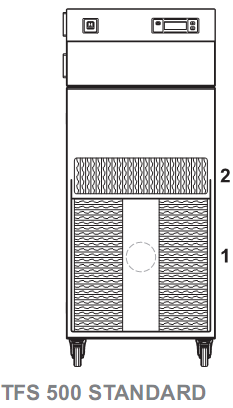

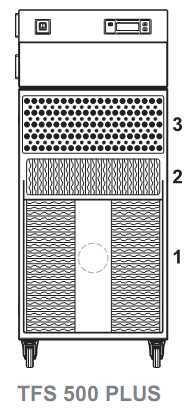

конфигурация фильтров TFS
|
|||||
наименование
|
TFS 500
|
TFS 500 PLUS
|
TFS 1000
|
TFS 1000 PLUS
|
|
1
|
Safeline фильтр
|
+
|
+
|
+
|
+
|
2
|
Фильтр частиц (H14)
|
+
|
+
|
+
|
+
|
3
|
Угольный фильтр / ВАС фильтр
|
50 литров
|
50 литров
|
||
Электронные технологии

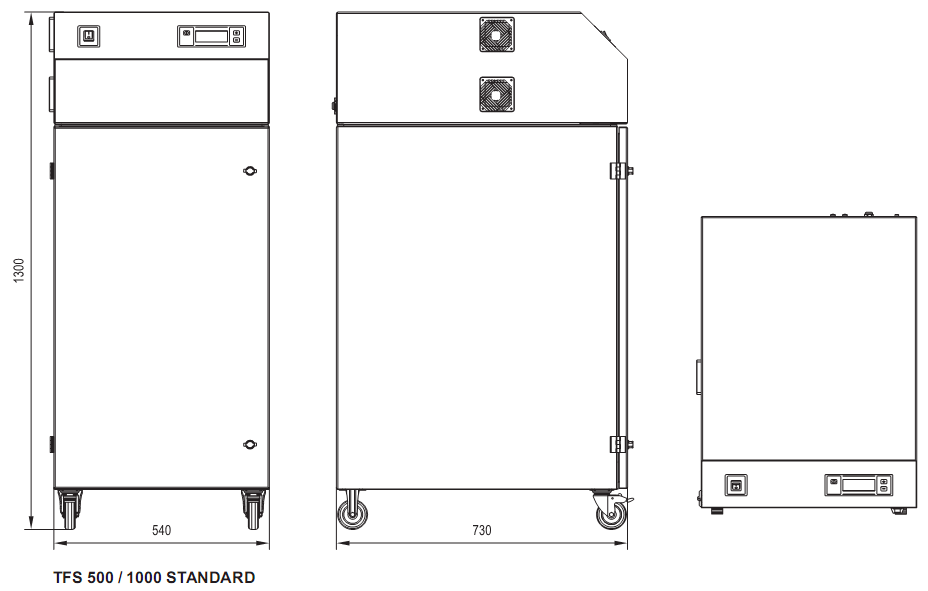

Размеры блока
